| Pinbelegung der 6pol-DIN-Buchse des A1084 |

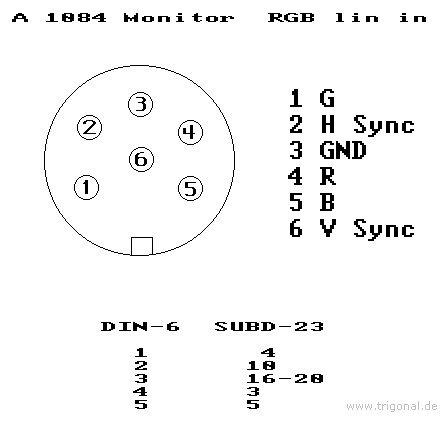

Das folgende Bild zeigt die Pinbelegung (von der Lötseite des Steckers aus gesehen) bzw.
Zuordnung der 6pol-DIN-Buchse des AMIGA-Monitors A1084.
Die Pins des DIN-Steckers sollten numeriert sein, um eine Verwechslung der Stifte zu verhindern.
| DIN-Stift | 23pol-SubD-Pin | Bezeichnung |
| 1 | 4 | green |
| 2 | 10 | h sync/comp sync |
| 3 | 16-20 | ground |
| 4 | 3 | red |
| 5 | 5 | blue |
|
| Pinbelegung des 9pol-SubD-Anschlusses des A1084S |
| 1 | GND |
| 2 | GND |
| 3 | R |
| 4 | G |
| 5 | B |
| 6 | NC |
| 7 | composite sync |
| 8 | horizontal sync |
| 9 | vertical sync |
|
