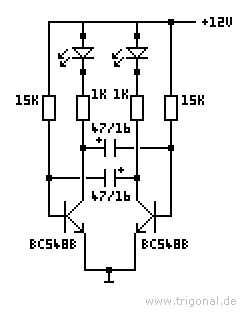

Anstelle der im Schaltplan eingezeichneten LEDs können handelsübliche Modellbahn-Andreaskreuze,
die mit LEDs bestückt sind, angeschlossen werden. Es müssen entweder zwei oder vier
LEDs mit gleichen technischen Daten angeschlossen werden. Bei einer Parallelschaltung
von zwei LEDs verändert sich die Blinkfrequenz kaum.
Die unter der Artikelnummer 5802 von Viessmann vertriebenen Andreaskreuze sind mit
Vorwiderständen (220 Ohm) und Schutzdioden ausgestattet. Es ist für den einwandfreien
Betrieb an der Schaltung nicht notwendig, diese Elemente zu entfernen. Die Helligkeit
der LEDs ist trotz des erhöhten Vorwiderstandes noch realistisch.
|
