Ein Kleinlüfter soll über eine Niederspannungsleitung eingeschaltet werden können. Dabei sollen zwei verschiedene Nachlaufzeiten (30 Minuten und 3 Stunden) auswählbar und der Lüfter sofort ausschaltbar sein. Eine Duo-Leuchtdiode zeigt die jeweilige Betriebsart an.

Ein externer Taster schaltet die LED des Optokopplers OK1 durch. Dieser gibt den Impuls weiter an das Monoflop zur Tastenentprellung, dessen Ausgangssignal an den Clock-Eingang des Zählers 4017 gelangt.

Im Ruhezustand ist der Ausgang 0 des 4017 aktiv, dadurch werden beide 4060 gesperrt (Dioden D3 und D4). In diesem Zustand ist der Ozillator des 4060 angehalten und alle Ausgänge sind 'low'.

Liegt ein Impuls am Takteingang (Pin 14) des 4017 an, so wird Ausgang 0 (Pin 3) inaktiv und gibt somit den Oszillator des erstens 4060 (Timer 1 - "kurz") frei. Ausgang 1 (Pin 2) des 4017 ist 'high' und schaltet den über Dioden angebundenen Transistor durch, der wiederum das Relais aktiviert. Der erste 4060 läuft nun los und nach einer bestimmten Zeit wird Pin 3 / Ausgang 14 (1/16384) aktiv. Da Ausgang 14 mit dem Reset-Eingang des 4017 verbunden ist, wird der Dekadenzähler zurückgesetzt, das Relais fällt wieder ab und der erste 4060 wird nun vom 4017 ebenfalls zurückgesetzt und der Oszillator angehalten.

Wird während dieser Timerphase von ca. 30 Minuten der Taster erneut betätigt, so wird Ausgang 1 des 4017 low, was den ersten 4060 wieder zurücksetzt und sperrt. Da Ausgang 2 nun high ist, wird der zweite 4060 (Timer 2 - "lang") nach dem selben Prinzip wie der erste 4060 aktiviert. Bei dem zweiten 4060 ist lediglich eine andere Oszillatorfrequenz eingestellt, so daß diesmal erst nach ca. 3 Stunden der Ausgang 14 (Pin 3) 'high' wird und damit den 4017 zurücksetzt. Dadurch wird auch der jetzt aktive 4060 wieder zurückgesetzt und gesperrt.

Betätigt man während der zweiten Nachlaufzeit erneut den Taster, so schaltet der 4017 einen Ausgang weiter. Da Ausgang 3 mit dem Reset-Eingang verbunden ist, setzt sich der 4017 selbst zurück und damit auch den zweiten 4060. Die Anlage ist wieder im Ruhezustand und das Relais fällt ab.

Zur Unterscheidung der beiden Nachlaufzeiten sind an den Ausgangen '1' und '2' des 4017 jeweils zwei LED-Treiber angeschlossen. Mit einer Duo-LED mit gemeinsamer Kathode kann so der Betriebszustand eindeutig angezeigt werden.

Folgende Betriebszustände werden über den Zähler 4017 geschaltet:

Einstellung der Timer-Zeiten:

Anzahl der gewünschten Zeit in Sekunden errechnen (z.B. 3 Stunden = 3*60*60 = 10800 Sekunden). Diesen Wert durch 1024 teilen (z.B. 10800:1024=10,5). Dies ist die Impulszeit in Sekunden, die für Ausgang 4 (Pin 7) mit dem Trimmer eingestellt werden muß.

Am Ausgang 14 (Pin 3) liegt nun ein Signal mit der Impulslänge von 3 Stunden an.

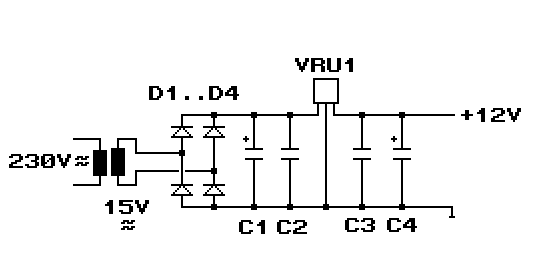

Zur Stromversorgung wird eine einfache Spannungsstabilisierung auf 12 Volt verwendet. Die Leistung des Transformators ist direkt abhängig vom verwendeten Relais.

Der 12-Volt-Festspannungsregler benötigt einen kleinen Kühlkörper.

Um beim Wechseln des Betriebsmodus den Lüfter nicht kurzzeitig auszuschalten, kann in diese Schaltung die Signalverlängerung eingebaut werden.

Diese bewirkt, daß das Relais für den Kleinlüfter nicht sofort abfällt, wenn vom Timerbetrieb 2 in den Betriebsmodus "aus" gewechselt wird. Mit der Verzögerung bleibt noch einige Sekunden lang Zeit, den Timerbetrieb 1 anzuwählen, bevor der Lüfter ausgeschaltet wird.

Zum Aufbau von zwei unabhängigen Monoflops kann anstelle von zwei 4047-Schaltkreisen auch das CMOS-IC 4538 verwendet werden.
