Ein entferntes Gerät (z.B. ein Videorekorder) soll über eine große Entfernung ferngesteuert werden.

Die folgende Schaltung erfüllt diese Bedingung. Zur Fernsteuerung wird die Fernbedienung benötigt. Die elektronische Schaltung empfängt die Signale der Fernbedienung und gibt diese an eine IR-Sendediode weiter, die sich in der Nähe des Gerätes befindet.

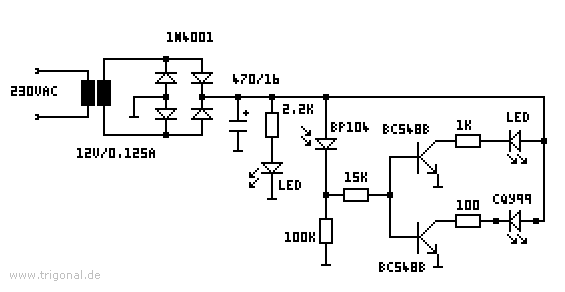

Die Schaltung wird durch eine konventionelle Transistor-Verstärkerschaltung realisiert. Eine IR-Empfängerdiode empfängt das Infrarot-Signal der Fernbedienung, eine Transistorstufe verstärkt dieses Signal und steuert eine IR-Sendediode an. Zwischen der Schaltung und der Sendediode können einige Meter Abstand liegen.

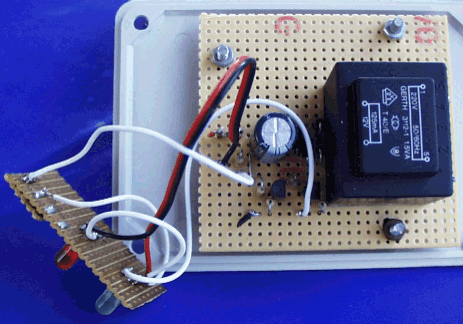

Die Schaltung kann in ein entsprechendes Gehäuse so eingebaut werden, daß alle Einheiten kompakt zusammengefaßt sind. Die Sendediode wird über ein zweipoliges Kabel mit dem Gehäuse (z.B. 3,5mm-Klinkenverbindung) verbunden.

Zwei Kontroll-LEDs geben Auskunft über Versorgungsspannung und Signaleingang.
