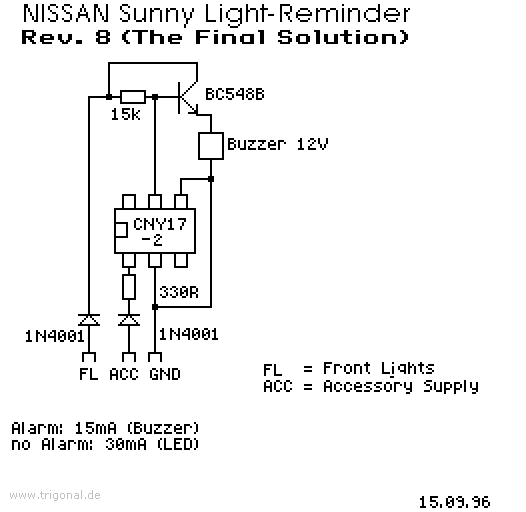

Die Schaltung wird über die Spannung des Fahrlichts gespeist. Sind die Lampen ausgeschaltet, kann logischerweise
kein Signal ertönen.
Der Sunny N13 kennt mehrere Zustände des Zündschlosses. Der Off-Position folgt die Acc-Position, bei der
dann einige Zubehörgeräte (z.B. das Radio oder der Innenraum-Lüfter) mit Strom versorgt werden. Die Schaltung
überwacht die Spannungen für das Zubör ('ACC') und die Lampen. Liegt am Anschluß ACC eine Spannung an, so
wird der Transistor gesperrt und der Summer kann nicht ertönen. Wird nun das Zündschloß in die Position 'Off'
gebracht, so liegt keine positive Spannung am Eingang des Optokopplers an, der Transistor kann durchschalten
und der Summer schaltet sich ein.
|
