» digital : MOS 4538

Anschlüsse

Monoflop	Pin	Funktion	Beschreibung
1	1	Zeit-	immer an Masse
1	2	Zeit+	über Widerstand an Plus
1	3	Reset/Clear	Reset mit LOW
1	4	Trigger A	Eingang A
1	5	Trigger B	Eingang B
1	6	Ausgang	aktiv = HIGH
1	7	inv. Ausgang	aktiv = LOW
	8	Masse	0 Volt
2	9	inv. Ausgang	aktiv = LOW
2	10	Ausgang	aktiv = HIGH
2	11	Trigger B	Eingang B
2	12	Trigger A	Eingang A
2	13	Reset/Clear	Reset mit LOW
2	14	Zeit+	über Widerstand an Plus
2	15	Zeit-	immer an Masse
	16	Plus	3 - 15 Volt

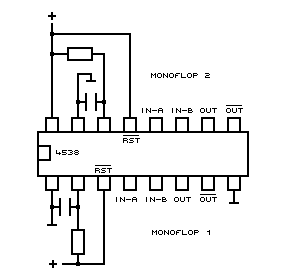

Basisbeschaltung

Trigger

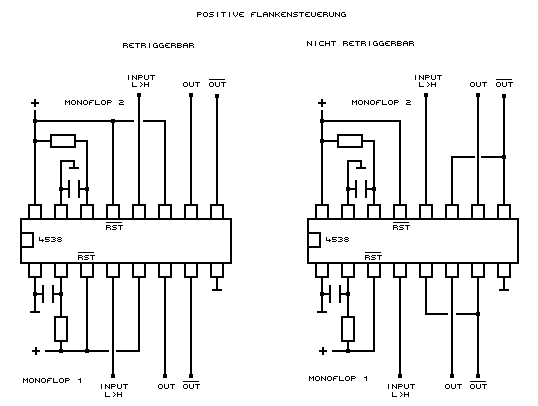

Positive Flankensteuerung

Das Monoflop wird beim Wechsel von LOW auf HIGH getriggert.

Monoflop	Signaleingang	retriggerbar	nicht-retriggerbar
1	Pin 4 (A)	Pin 5 (B) an HIGH	Pin 5 (B) an Pin 7 (inv. Ausgang)
2	Pin 12 (A)	Pin 11 (B) an HIGH	Pin 5 (B) an Pin 9 (inv. Ausgang)

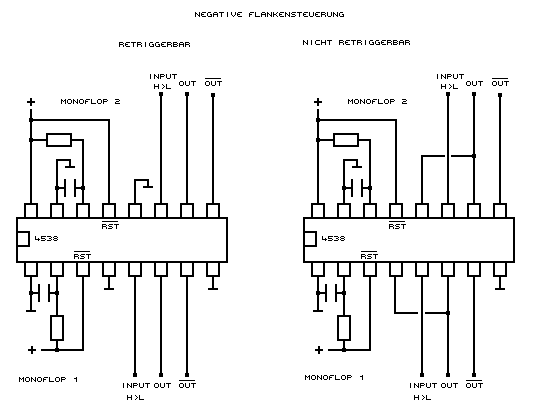

Negative Flankensteuerung

Das Monoflop wird beim Wechsel von HIGH auf LOW getriggert.

Monoflop	Signaleingang	retriggerbar	nicht-retriggerbar
1	Pin 5 (B)	Pin 4 (A) an LOW	Pin 4 (A) an Pin 6 (Ausgang)
2	Pin 11 (B)	Pin 12 (A) an LOW	Pin 12 (A) an Pin 10 (Ausgang)

Zeit

- Anschluß "Zeit-" (Pin 1 bzw. 15) immer an Masse
- Widerstand zwischen "Zeit+" (Pin 2 bzw. 14) und der Versorgungsspannung (+)
- Mindestgröße des Widerstands: 4,7kOhm
- Kondensator zwischen den Pins 1 und 2 bzw. 14 und 15
- Bei gepolten Kondensatoren (Elkos) ist Minus an Pin 1 bzw. 15 anzuschließen
- Der Kondensator kann einen beliebigen Wert aufweisen
- Sinnvolle Werte: Widerstand 4,7KOhm, Trimmer 2,5MOhm, Elko 47µF

Unbenutzte Anschlüsse

Unbenutzte Anschlüsse sind wie folgt zu belegen:

Monoflop	Pin	Level
1	1	LOW
1	3	HIGH
1	4	LOW
1	5	HIGH
2	11	LOW
2	12	HIGH
2	13	HIGH
2	15	LOW

Beispiele

In folgenden Schaltungen wird dieses Bauteil eingesetzt:

Gong-Repeater
