CMOS Timer-IC

Gehäuse: DIL, 14pol.

Monoflop, Auslösung mit positiver Flanke:



Monoflop, Auslösung mit negativer Flanke:

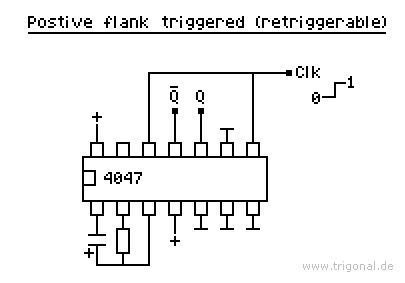

Monoflop, Auslösung mit positiver Flanke, nachtriggerbar:



Beispiel:
C=22µF, R=100kOhm, V=12 Volt: t=10 Sekunden
C=22µF, R=500kOhm, V=12 Volt: t=28 Sekunden

In folgenden Schaltungen wird dieses Bauteil eingesetzt:

• Fahrpult-Selektor
• Fahrpult-Selektor Deluxe
• Bahnübergangssicherung
• Mini-Telefonalage
• Autom. Türöffner mit Zugangsschutz
• Funk-Zeit-Lichtsteuerung
• Lüfter-Nachlaufsteuerung
• Fahrrad-Distanzmesser

Formel zur Berechnung der Impulsdauer: t = 2,48 * R * C (t=Zeit in Sekunden, R=Widerstand in Ohm, C=Kapazität in Farad)

Beispiel:
R = 100kOhm, C = 470µF : 100000 * (470:1000:1000) * 2,48 = 117 Sekunden

Zum Aufbau von zwei unabhängigen Monoflops kann anstelle von zwei 4047-Schaltkreisen auch das CMOS-IC 4538 verwendet werden.
