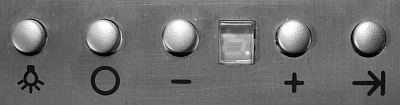

Punkt : Standby-Betrieb
1..5 : Leistungsstufe
P : Intensivstufe (wird nach ca. 10 Minuten automatisch auf Stufe 2 zurückgeschaltet)
F : Fettfilter-Reinigung muß durchgeführt werden
C : Aktivkohlefilter muß gewechselt werden

In der Leistungsstufe 1 kann ein 10-Minuten-Abschalttimmer eingeschaltet werden. Hierfür ist der Taster auf der rechten Seite (mit dem Pfeil) zu betätigen. Im Display erscheint zusätzlich ein blinkender Punkt.

Nachdem der Metall-Fettfilter gereinigt wurde (z.B. in der Geschirrspülmaschine), muß die Fettfiltersättigungsanzeige (F) zurückgesetzt werden. Hierzu die Ausschalttaste (0) für mind. 4 Sekunden gedrückt halten. Ein Signalton bestätigt dann die Rückstellung.

Sporadisch kann es vorkommen, daß die Dunstabzugshaube im ausgeschalteten Zustand Brummgeräusche von sich gibt. Das Geräusch wird vom Lüftermotor erzeugt, der sich langsam und etwas unregelmäßig dreht.

Eine mögliche Ursache für diese Störung kann ein überspringener Funke zwischen den Anschlüssen des Optokopplers für die Triac-Motorsteuerung sein.

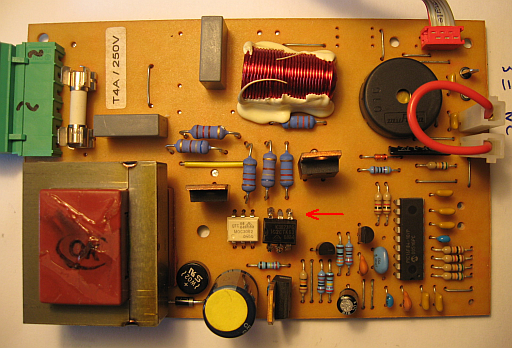

Auf der Platine für die Steuerungselektronik befinden sich zwei Optokoppler, die den Steuerbereich (realisiert mit einem PIC16F84) und den Lastbereich voneinander trennen. Der linke Optokoppler (MOC3062) schaltet den linken Triac (BT138-600E) für den Transformator der beiden Halogenlampen, der rechte Optokoppler (K3023PG) - auf dem Bild mit einem Pfeil gekennzeichnet - ist mit dem rechten Triac (ebenfalls ein BT138-600E) verbunden, der für die Versorgung des Lüftermotors dient.

Vermutlich sind Fett- und Staubablagerungen auf dem Optokopplergehäuse und den Anschlußbeinen dafür verantwortlich, daß es sporadisch zu kleinen Blitzen zwischen Pin 6 und Pin 5 kommen kann. Bei dieser Entladung wird der Triac offenbar schon durchgeschaltet, so daß der Motor mit der Rotation beginnt. Abhilfe schafft hier die Reinigung des Optokopplers sowie weitere Maßnahmen, um ein Überspringen von Funken zu vermeiden.

Diese Steuerplatine scheint auch in der Dunstabzugshaube DKE995A von Bosch verbaut zu sein.

1 = 230 Volt (N)
2 = braunes Kabel zum Motor + Kabel zum Licht-Trafo
3 = nicht belegt
4 = 230 Volt (L)
5 = rotes Kabel zum 4µF-Motor-Kondensator
6 = Kabel zum Licht-Trafo

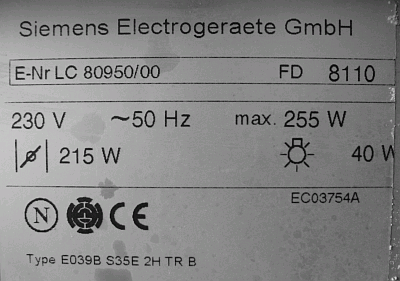

E-Nr.: LC 80950/00
Fertigungsdatum (FD): 8110 (Oktober 2001)
Beschriftung der Steuerplatine: PS101I 230VAC
Feinsicherung auf der Steuerplatine: T4A / 250V
